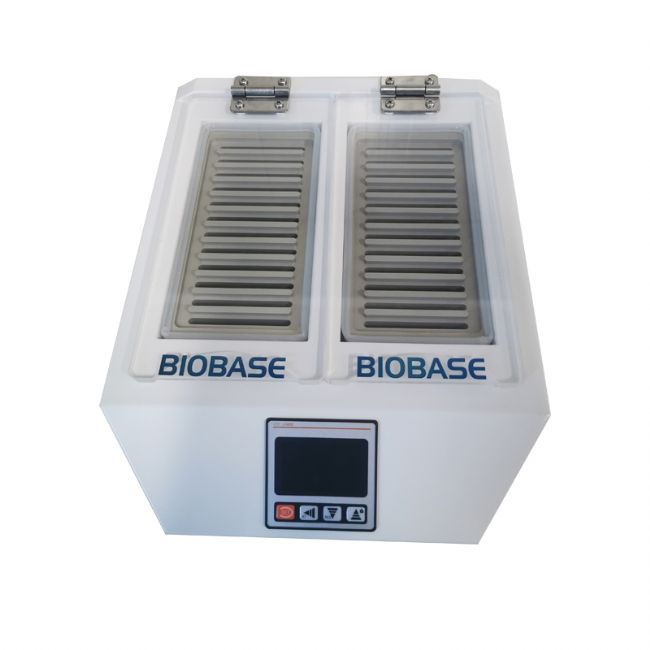

儀表指示燈定義:

　　1．【主界面】&【設定】指示燈：在正常工作狀態下主界面燈點亮，此時設定燈熄滅； 在按鍵操作狀態下設定燈點亮，此時主界面指示燈熄滅。

　　2．【鎖屏】指示燈：在鎖屏狀態下點亮，反之熄滅。

　　3．【AT】指示燈：在進行溫度自整定過程中此燈閃爍，反之熄滅。

　　4．【報警】指示燈：有溫度上偏差報警或溫度測量異常時此燈點亮，有溫度下偏差報警時此燈閃爍，正常狀態下此燈熄滅。

　　5．【加熱】指示燈：有加熱輸出時此燈點亮，反之熄滅。

　　6．【A】指示燈：在預約計時過程中此燈閃爍，反之熄滅。

　　7．【！】指示燈：當有缺水報警時此燈閃爍，反之熄滅。

　　8．【RUN / STOP】指示燈：僅定時結束后STOP點亮，其它狀態下RUN點亮。

　　9．【↑/→/↓】指示燈：分別在升溫、恒溫、降溫時閃爍。

　　操作方法

　　1.控制器上電顯示

　　PV區顯示【P(K) – E9】，SV區顯示版本號3秒后進入到正常顯示狀態。

　　2.溫度及時間的參看與設定

　　主界面顯示狀態下，點擊【設定】鍵，進入溫度設定狀態，PV區顯示提示符SP，SV區顯示溫度設定值，修改方法同上；再點擊【設定】鍵，進入時間設定狀態，PV區顯示提示符ST，TIME區顯示時間設定值；再點擊【設定】鍵，退出此設定狀態，設定值自動保存。

　　當設定時間為“0”時，表示連續運行。當設定時間不為“0”時，定時開始前，若計時方向為倒計時，TIME區顯示定時時間，若為正計時，TIME區顯示“0”，定時開始時，“表示符”閃爍，計時到，運行結束，TIME區顯示End，蜂鳴器嘀嘀聲鳴叫EST秒停止鳴叫，此時可長按【減小】鍵3秒可重新啟動運行。

　　說明： “表示符”為“時間單位”；

　　3.預約功能

　　當有預約時間設定時，儀表自動斷開加熱輸出。

　　預約計時過程時，A指示燈閃爍，TIME區倒計時顯示預約運行時間。

　　4.溫度測量值異常報警

　　若PV區顯示“----”，表示溫度傳感器故障或溫度超過測量范圍或控制器本身故障，控制器自動斷開加熱輸出，蜂鳴器連續鳴叫，報警燈常亮，請仔細檢查溫度傳感器及其接線。

　　5.偏差超溫報警

　　在運行過程中，發生上偏差超溫報警時，蜂鳴器嘀嘀聲鳴叫，報警燈常亮，斷開加熱輸出；發生下偏差超溫報警時，蜂鳴器嘀嘀聲鳴叫，報警燈閃爍。若由于改變溫度設定值而產生超溫報警，報警燈點亮，但蜂鳴器不鳴叫。

　　6.鎖屏功能

　　提供三種鎖屏方式，密碼解鎖操作方式：在鎖屏狀態下，點擊【增加】鍵，PV區顯示輸入密碼提示符PA，SV區顯示密碼值，輸入正確的密碼后，再點擊【設定】鍵解鎖。

　　7.當蜂鳴器鳴叫時可按任意鍵消音。

　　系統自整定：當溫度控制效果不理想時可進行系統自整定。自整定過程中溫度會有較大過沖，用戶在進行系統自整定前請充分考慮此因素。

　　在運行狀態且在主界面顯示狀態下，長按【移位】鍵6秒后可進入到系統自整定選擇狀態，PV區顯示自整定提示符AT，SV區顯示“0”，可點擊【增加】或【減小】鍵選擇顯示“1”，再點擊【設定】鍵，儀表進入到系統自整定狀態，AT燈閃爍，自整定完成后，AT燈停止閃爍，控制器會得到一組更佳的PID參數并自動保存。在系統自整定過程中，長按【移位】鍵6秒后可中止自整定程序。

　　在系統自整定過程中若有上偏差超溫報警，報警燈不亮，蜂鳴器也不鳴叫，但報警繼電器會自動斷開。在系統自整定過程中【設定】鍵無效。
