牙周炎是一種較為常見的慢性炎癥，常發生于30歲以上的成年人。若不進行及時有效的治療，將可能導致嚴重的牙周損壞，包括牙槽骨、牙周韌帶、牙骨質等，并最終導致牙齒脫落。針對該疾病，目前主流的治療方法較多，包括齦下刮治術、根面平整術、翻瓣術等手術方式，也有通過降解膜引導的組織再生法。


因組織的成分復雜性和牙周缺陷的結構復雜性，組織再生法一直沒有顯著突破。最近，Arwa Daghrery等科研工作者嘗試使用生物3D打印的方式，通過靜電紡絲書寫這一功能構建支架，促進牙周組織再生。其創新點主要有以下兩個：一、驗證模擬天然組織的結構和組成可促進組織有效整合這一理論；二、考慮體內免疫應答在組織再生中的作用，調整支架成分。



實驗細節及結果



作者使用的主體材料為PCL——一種FDA批準可用于人體的聚合物，可在加熱條件下熔融，并可在電場下被拉成極細的纖維，因此可以應用于靜電紡絲書寫中。使用的設備為放置于生物安全柜中的regenHU生物3D打印機（配備MEW：熔融靜電紡絲書寫打印頭）。將原料顆粒置于料倉中，加熱至90℃并維持30 min后，以一定的氣壓、電壓和速度進行打印。



文中提到的實驗主要分為兩部分：



一、體外實驗：考察不同打印條件所得支架的細胞增值情況。作者分別打印出隨機（Random）、有序（Aligned）、小孔（Small Spacing，250 μm間距）、大孔（Large Spacing，500 μm間距）四種支架結構（圖1），在附著細胞并培養1、3、7天后，分別對細胞成活率進行檢測。結果為有序（Aligned）打印模式下的支架效果最好（圖2）。

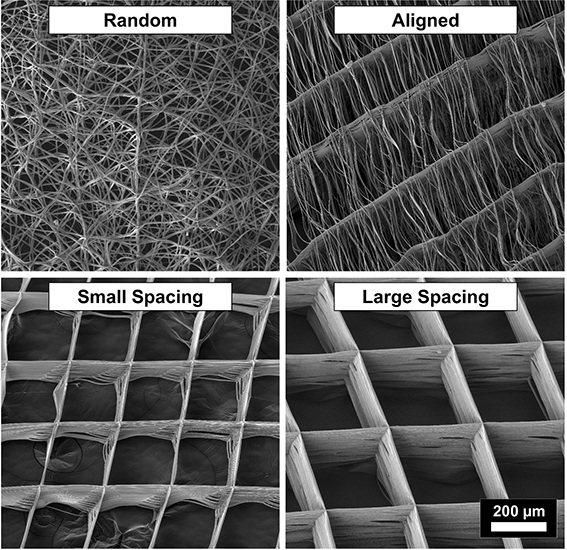

圖1 四種打印支架的結構電鏡圖

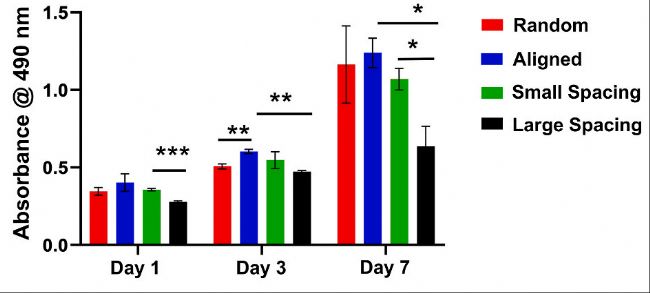

圖2 培養細胞后的支架分別于1、3、7日獲得的細胞成活率



二、體內實驗：在大鼠牙槽構建模型，驗證模擬天然組織的結構和組成可促進組織有效整合這一理論，闡明纖維形態學、纖維間距、化學組成對牙周組織再生的影響。在這一環節，作者選用的支架纖維形態學為有序（Aligned），因其在之前的結果中效果最佳；而纖維間距盡管在上一環節表現不盡人意，但為了促進組織再生（提供更大的空間以便于細胞增殖），作者參考了其他文獻，選用了500 μm的間距；化學組成則為該課題組之前的研究成果，在普通PCL上覆蓋氟化磷酸鈣（Fluorinated calcium phosphate，F/CaP）使牙槽骨再生更加穩固以支撐牙周韌帶的生成；同時，為了防止軟組織滲透進入創傷部分阻礙牙周再生，作者也添加了膠原（Collagen）提供臨時屏障，抵擋牙齦上皮細胞和纖維原細胞的侵入。因此在對比實驗中，共有4組，分別為對照組（Sham）、膠原組（Collagen）、覆蓋氟化磷酸鈣的有序骨架組（Aligned+F/CaP）、在空隙填充膠原的覆蓋氟化磷酸鈣有序骨架組（Aligned+F/CaP_COL）。



在植入大鼠牙槽后分別于第3、6周檢測骨體積（BV）和骨填充比例（BF），發現Aligned+F/CaP_COL的表現最佳（圖3）。

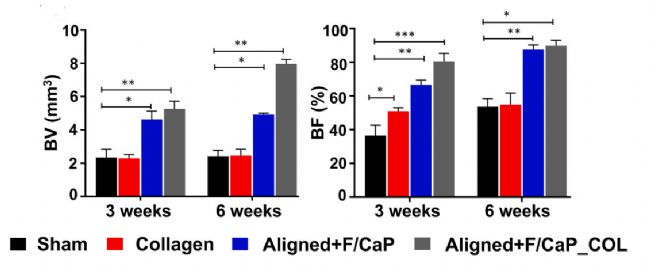

圖3 骨體積（BV）和骨填充比例（BF）對比



小結

作者的成果為牙周組織再生提供了新的治療思路，但目前仍停留在小型動物實驗階段。未來如果能成功進行大型動物甚至人體實驗，將大大提升這一方法的可行性。



參考文獻

[1] Arwa D, Jessica A. F, Jinping X, et al. Tissue-specific melt electrowritten polymeric scaffolds for coordinated regeneration of soft and hard periodontal tissues[J]. Bioactive Materials 19 (2023) 268–281.




新一代regenHU生物3D打印機保留上一代高精度、高穩定性優勢的同時，提供更為簡潔的模塊化設計，可根據用戶應用方向自行定制獨特組合功能。設備整體專為生物打印考量，提供從料倉到打印平臺全程的細胞生理溫度和無菌環境。如需了解細節，請撥打聯系電話：021-37827858 或 13818273779（微信同號）。

REGENHU生物3D打印機 R-GEN100 的樣機已經到锘海啦！歡迎各位老師前來測樣！



REGENHU生物3D打印機，請點擊鏈接：REGENHU生物3D打印機


往期回顧：
● 生物3D打印應用 | 擠出與靜電紡絲配合打印三維活性生物結構

● 生物3D打印的原理與實驗方案（一）：生物墨水及新興研究方向

● 生物3D打印應用 | 電極心肌貼片

● 生物3D打印應用 | 緩釋復合成分藥片
