九叔归来3魁蛊婴在线观看_男人躁女人到高潮AV_香港成人论坛_亚洲精品久久久久久偷窥_夜来香成人网_亚洲制服 视频在线观看_无毒黄站_国产传媒18精品A片一区_麻花豆传媒剧国产MV在线观看_东北60岁熟女露脸在线_国产高清视频在线观看97_一道本视频一二三区_yellow免费播放在线观看_浪漫樱花动漫在线观看官网_高清AV熟女一区_天堂在线www_亚洲第一成年人网站_黄色在线免费观看_av女优快播_久久精品99国产精品日本

English | 中文版 | 手機版 企業登錄 | 個人登錄 | 郵件訂閱
當前位置 > 首頁 > 技術文章 > 利用低壓真空固化工藝提高固化聚合物的熱性能、機械性能和物理性能

利用低壓真空固化工藝提高固化聚合物的熱性能、機械性能和物理性能

瀏覽次數:886 發布日期:2024-8-9  來源:本站 僅供參考,謝絕轉載,否則責任自負
在過去的幾年中,我們付出了巨大的努力,通過增加再分布層(RDL)的數量、縮小金屬線的寬度和間距(L/S)以及減小焊盤尺寸和間距來提高高密度后端處理的能力。 在未 來幾年中,我們還將看到異質集成(HI)水平的提高。異質集成采用封裝技術,將來自不  同芯片廠、代工廠、晶圓尺寸和特征尺寸的不同功能芯片集成到一個系統和子系統中。 隨著異構集成的發展,多層 RDL 被用來連接有機、玻璃、硅或扇出基板上的這些不同芯片。

鑒于這種復雜性的增加和層處理量的增加,聚合物或光敏可成像電介質(PID)固化的重要性不言而喻,它不僅能降低固化溫度和縮短固化時間,還能帶來更好的薄膜性能。 雖然有 許多不同的聚合物固化工藝,但特定工藝的選擇會對固化聚合物的質量和性能產生重大影 響,適用于 FOWLPM 多層金屬化工藝。

本文使用 YES VertaCure 系統研究了不同類型聚酰亞胺和 PBO 材料的機械、熱、物理和 介電特性與時間和溫度等不同工藝參數以及亞大氣壓工藝條件的函數關系。

在大氣和真空固化條件下,完成了 HD4100 和 HD8820 的固化研究。 盡管與大氣固化相 比,真空固化過程的固化時間縮短了 40%,但在傅立葉變換紅外分析中,兩種固化膜的光譜似乎完全相同,在傅立葉變換紅外的檢測限內檢測不到化學成分和/或固化程度的差異。

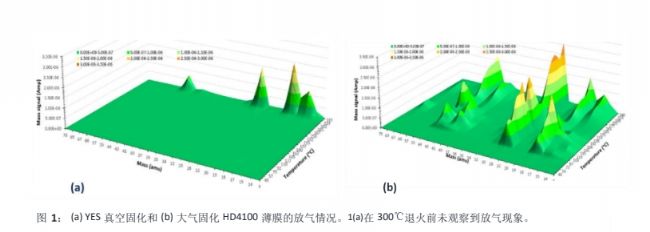

對真空和大氣固化條件下金屬化過程中的放氣量進行比較 (圖1) , 證 明了真空固化是一種 更完整的固化過程。與圖1(b)所示的大氣固化相比,在 HD4100 固化過程中施加真空時,殘 留氣體的水平幾乎降至圖1(a)所示的背景水平。

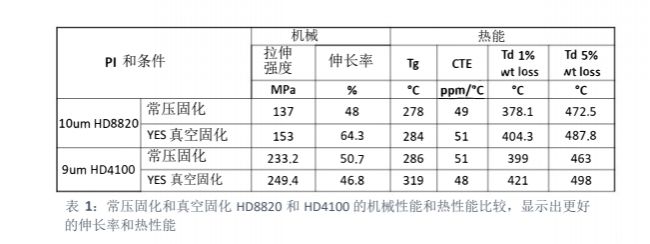

通過測量 HD8820和 HD4100 的拉伸強度 、伸長率 、玻璃化轉變溫度 (Tg)  、熱膨脹系 數  (CTE)  、1%和 5%失重溫度 ,還得 出了機械性能和熱性能的比較結果 ,如表 1所示 。雖 然在常壓和真空固化條件下處理的兩種薄膜的伸長率相似 ,但與常壓固化相比 ,真空固化  的 HD8820 和 HD4100 薄膜 的拉伸強度要高出 10%。此外 ,真空固化薄膜 的熱性能也一直較 好 。除了玻璃轉化溫度 (Tg) 更高之外,真空固化薄膜的1%和 5%失重溫度也比常壓固化  薄膜高出 4-6%-這表明薄膜的性能更好 。

我們還進行 了電容-電壓測量 , 以使用汞探針分析這些薄膜的介電性能。雖然介電常數 相同 ,但真空 固化薄膜 的耗散因子比常壓薄膜低10% , 這是因為在真空下固化更徹底。

總之,真空固化工藝的重要性顯而易見,它為當前的 FOWLP提供了更好的介電性能, 而且與多層次金屬化相比 ,幾乎沒有放氣現象。
發布者:上海跡亞國際商貿有限公司
聯系電話:021-68779823
E-mail:sales@gaiachina.com.cn

標簽: 真空固化
用戶名: 密碼: 匿名 快速注冊 忘記密碼
評論只代表網友觀點,不代表本站觀點。 請輸入驗證碼: 8795
Copyright(C) 1998-2025 生物器材網 電話:021-64166852;13621656896 E-mail:info@bio-equip.com
主站蜘蛛池模板: 高清| 衡山县| 霸州市| 瑞昌市| 临武县| 雷州市| 孟津县| 清流县| 黄山市| 三明市| 饶河县| 佛学| 镇沅| 通海县| 县级市| 青岛市| 齐齐哈尔市| 扬中市| 新巴尔虎右旗| 土默特左旗| 辽阳县| 墨江| 丰都县| 嵊泗县| 定结县| 古丈县| 屯留县| 罗平县| 瓦房店市| 威信县| 高邮市| 贵南县| 诸城市| 桃园市| 罗源县| 铜川市| 固阳县| 瑞丽市| 怀来县| 赤壁市| 正宁县|
