由于Cla系列發酵罐的模塊化設計特點,使得它成為多聯發酵罐的不二之選。而隨著Cla多聯系統發酵罐逐漸走入市場,許多疑問也隨之產生,HOLVES 將用本篇文章為客戶進行解答。

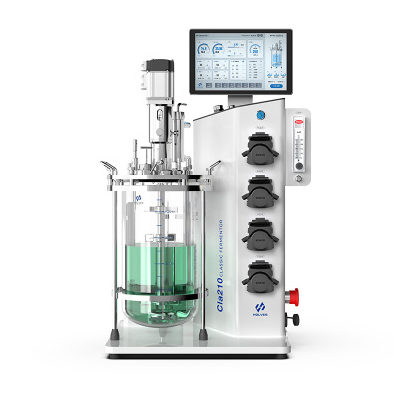

(霍爾斯Cla系列發酵罐)

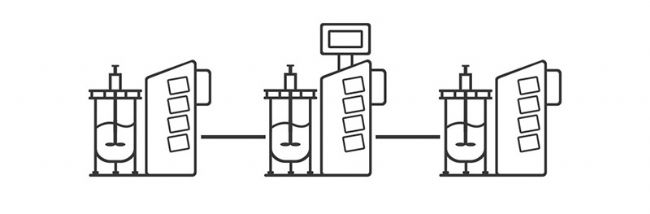

(Cla多聯系統呈現方式)
疑問一:多聯罐系統究竟如何連接?
Cla多聯系統是類似搭積木的方式,將功能模板與機箱、罐體進行聯合。每個罐體的參數監測電極線與機箱連接,另外置交換機通過網線將每個機箱連接,進行數據傳輸、控制,由其中一臺機箱配置14寸HMI進行總控。

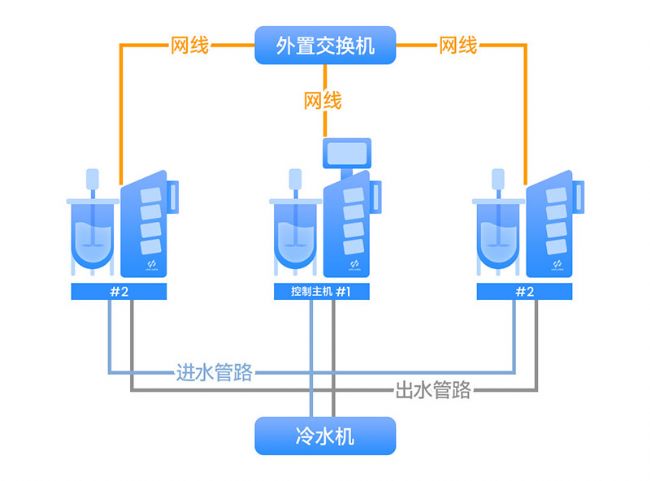

(Cla多聯系統 連接示意圖)

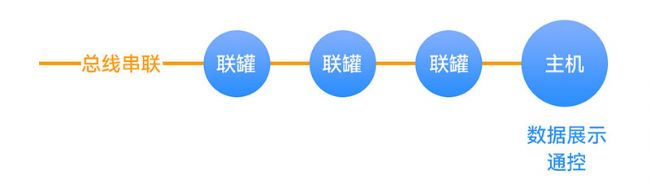

疑問二:總線是什么?
總線是一種描述電子信號傳輸線路的結構形式,是一類信號線的集合,是子系統間傳輸信息的公共通道。通過總線能使整個系統內各部件之間的信息進行傳輸、交換、共享和邏輯控制等功能。
疑問三:Cla多聯系統使用哪種控制網絡?
目前,在工控領域,應用最廣泛的是工業以太網技術和工業現場總線技術。基于產品的強度、適用性以及實時性、可互操作性、可靠性、抗干擾性、本質安全性等方面的需要,我們的Cla多聯系統選擇了工業以太網總線技術中非常具有影響力的西門子PROFINET協議。
在發酵罐多聯系統中,總線交換機是所有機箱數據傳輸?shù)拿浇椋粨Q機內部的CPU會在每個端口即每臺機箱成功連接時,通過將物理地址(MAC)和端口對應,形成一張MAC表。在今后的通訊中,發往該地址的數據將僅送往其對應的端口,而不是所有的端口。
疑問四:以太網總線設計的優點是什么?
① 交換機有帶寬很高的內部交換矩陣和背部總線,并且這個背部總線上掛接了所有的端口,通過內部交換矩陣,就能夠把數據包直接而迅速地傳送到目的機箱而非所有機箱,這樣就不會浪費網絡資源,從而產生非常高的效率。
② 數據傳輸?shù)陌踩潭确浅8摺?/span>
③ 交換機的數據帶寬具有獨享性。在這樣的前提下,在同一個時間段內,交換機就可以將數據傳輸?shù)蕉鄠機箱之間。
在這個問題的答案之前,需要知道單罐與多聯系統的其中兩個特殊性:
① 單罐系統配置10寸觸摸屏,多聯系統配置14寸觸摸屏,這個尺寸大小是根據其中的系統固定的,無法進行更改;
② 單罐系統內置交換器,而多聯系統還需要增設外置交換器用于數據的傳輸。

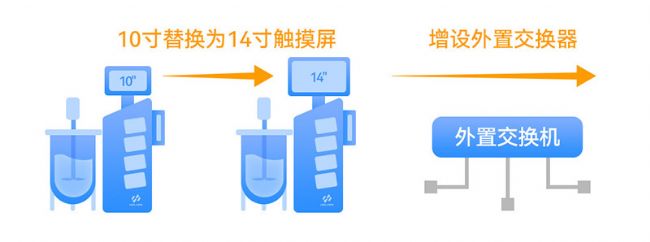

單罐如何變成多聯罐:
如果客戶購買了多臺Cla210單罐系統,在后續的使用中希望把其改為多聯系統使用,需要專業的工程師上門改裝,另增設多聯系統的14寸觸摸屏總控,與一個外置的交換器進行數據傳輸。

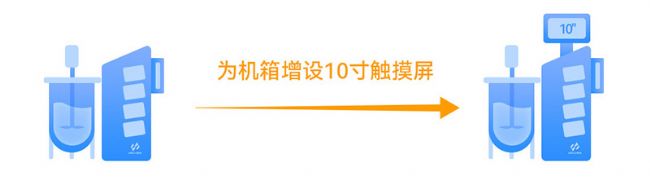

多聯系統如何變?yōu)閱喂蓿?/span>
客戶購買了多聯系統后需要更換為單罐系統,需要聯系HOLVES專業工程師,上門將每臺機箱上增設10寸觸摸屏,取消外置交換器,并將部分線路重新改裝。
綜上,根據不同客戶的不同需求,Cla系列都可以靈活適用,但必須要HOLVES專業的工程師進行操作。
疑問六:多聯系統功能界面與單罐功能界面的不同?
多聯罐的主控界面如下圖所示,所有罐體的主要參數數據都會在總界面顯示,方便監控。

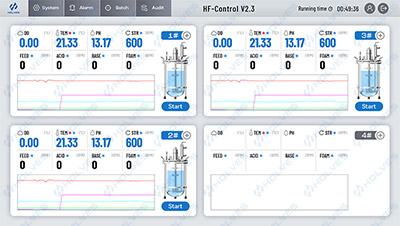

( 圖例為Cla三聯罐系統 主控界面 )
需要單個進行參數細節調控或者其他功能,可以展開具體的單罐操縱界面,如圖下所示。

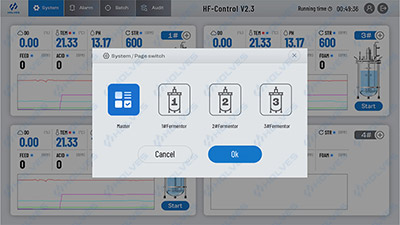

( Cla多聯系統 控制選擇界面 )

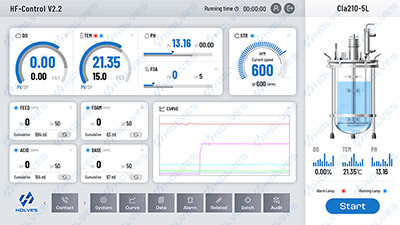

( Cla單罐控制界面 )
以上為霍爾斯Cla系列發酵罐,多聯系統的相關問題解答,如有其他疑問,可與我們聯系,霍爾斯將為您解答。
