奧林巴斯CX33部件裝配——目鏡的安裝

瀏覽次數:1956 發布日期:2020-9-8  來源:本站 僅供參考,謝絕轉載,否則責任自負
一、取下標準10倍目鏡
使用螺絲固定住標準10倍目鏡。

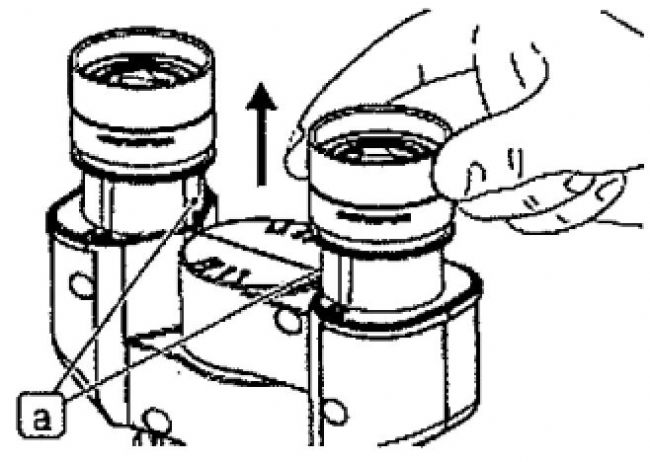

1、使用小平頭螺絲刀擰松10倍目鏡的固定螺絲a,取下目鏡。

二、安裝目鏡測微尺
可以安裝在本產品目鏡上的目鏡測微尺的尺寸為直徑24 mm,厚度1.5 mm。
1、安裝測微尺時,使用小平頭螺絲刀擰松右側目鏡的固定螺絲,取下目鏡。

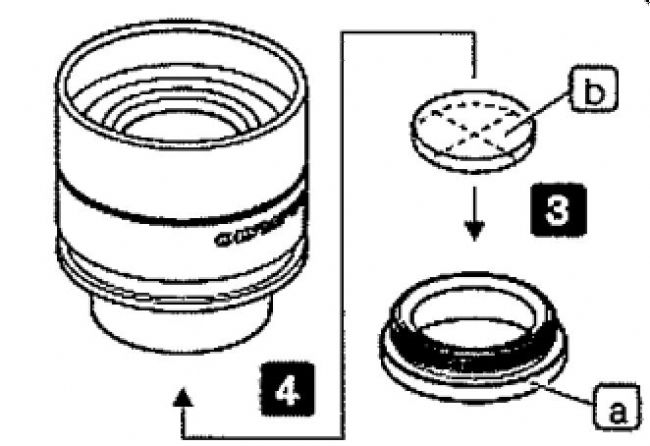

2、握住目鏡架,擰松標線架a,然后取下。

3、將測微尺b插入可拆卸標線架a,使測微尺的顯示表面朝下。
注意:小心不要在目鏡測微尺b上留下污漬,否則觀察過程中會受到污漬的影響。
4、將帶有測微尺b的標線架a輕輕擰入目鏡的底部。
注意:務必完全擰入標線架a到頭。
5、將目鏡安裝到鏡筒,然后擰緊固定螺絲。
三、安裝目鏡(標準10倍目鏡或W HSZ15X-H )

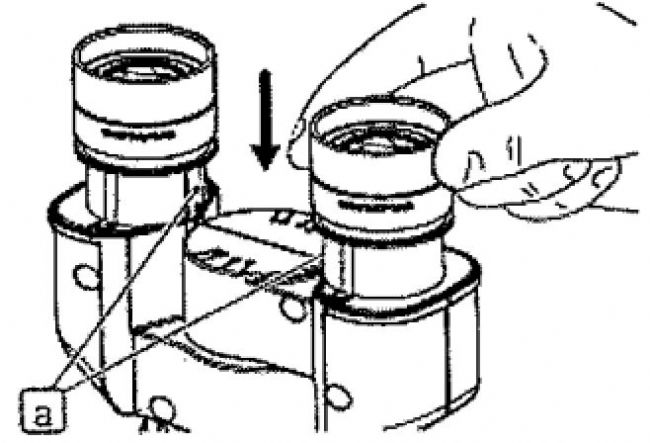

1、將WHSZ15X-H插入目鏡鏡筒,然后使用平頭螺絲刀擰緊固定螺絲a。

到這里,奧林巴斯CX33目鏡就算是安裝完成了,我們就可以進行其他部件的安裝,詳情可查閱其他關于奧林巴斯CX33組裝的內容。
