硅太陽能電池

我們使用ARCspectro FT interferometer在600-1300nm近紅外區域測量硅太陽能電池的光譜響應。此光譜儀有兩個光纖接口，一個接口用來連接光源（此處使用的是商用鹵素光源），另一個接口用來連接調制光源的輸出。光譜儀模塊上的連接器允許將外部探測器（此處是硅太陽能電池）連接到內部放大器上。

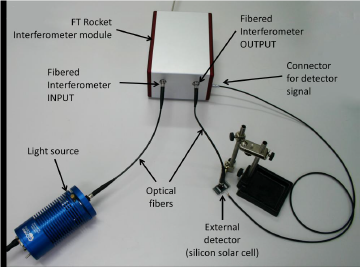

整個系統如下圖1所示

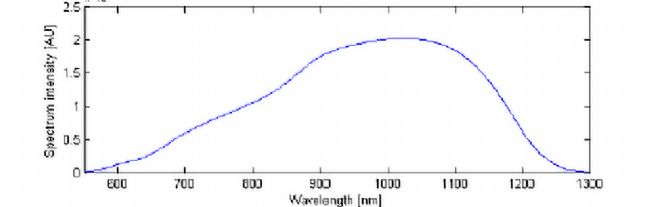

通過具有調制光束的光纖來照射太陽能電池，通過傅里葉變換從干涉圖中提取光譜。光譜強度如下圖2所示，其光譜強度不但與硅電池的相應有關，而且還與干涉光學固有光的傳輸和調制效率，以及光源的光譜強度有關。



低的截止邊（550nm）是由于光譜儀的光源造成的，而高的截止邊（1300nm）是由于被測硅太陽能電池的帶隙。






瑞士ARCoptix公司由四位工程專家于2005年創立，是一家專業的光學測量系統制造商。公司位于瑞士納沙泰爾（Neuchâtel)），因為獨特的地理優勢與EPFL（瑞士洛桑聯邦理工學院）、BFH（伯爾尼應用科學大學）以及當地鐘表業建立了牢固的合作伙伴關系。得益于這些合作，ARCoptix擁有高科技制造和表征設施以及光學微技術領域的專業知識。

上海昊量光電代理ARCoptix的產品型號有FT-IR Rocket傅里葉紅外光譜儀、VIS-NIR/UV-VIS-NIR光纖光譜儀和FT-FC傅里葉紅外光譜儀。



FT-IR Rocket傅里葉紅外光譜儀



VIS-NIR/UV-VIS-NIR光纖光譜儀



FT-FC傅里葉紅外光譜儀

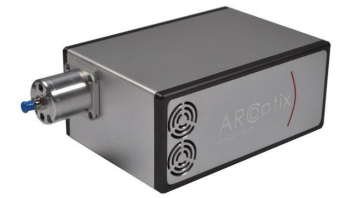

FT-IR Rocket傅里葉紅外光譜儀具有高靈敏度、高分辨率。可選光譜范圍有2-6µm，1.5-8.5µm，2-12µm。

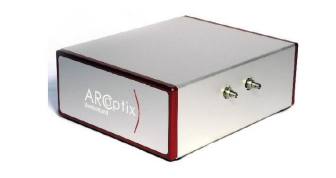

VIS-NIR / UV-VIS-NIR 光纖光譜儀可選的光譜范圍有350-2600nm，200-2600nm。

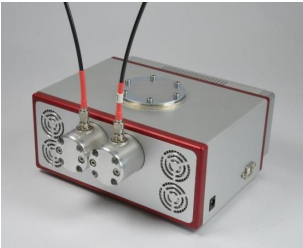

FT-FC傅里葉紅外光譜儀可選的光譜范圍有0.9-2.5µm，2-6µm，2-12µm和2-16µm。并且內部帶有光源。是目前市場上最緊湊的光纖耦合傅里葉紅外光譜儀。

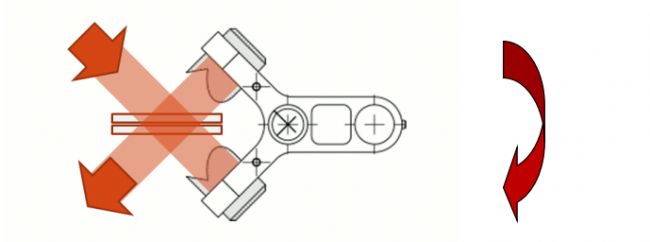

ARCoptix公司的傅里葉紅外光譜儀的技術核心是雙角立方干涉儀。如下圖：

兩個角立方體與一個共同的擺動臂連在一起，擺動臂旋轉以在干涉儀的兩個臂中產生光程差。 這種類型的設計被稱為永久對準干涉儀，眾所周知，系統的對準對振動和溫度漂移最有效。它永遠不必重新調整。干涉儀的擺臂在無磨損撓性系統上旋轉，使該機械系統非常堅固耐用。



為了測量反射鏡的運動，FT-FC將固態參考激光器耦合到干涉儀中。與經典 HeNe 激光器相比，ARCoptix使用的固態激光器更緊湊，使用壽命更長。它們因為溫度引起的波長漂移特別小，當使用珀耳帖元件保持恒溫時，它們的波長可以穩定在幾個PPM，從而提供非常準確和可重復的波長標度。這對于確保日常工作一致性至關重要。


光源

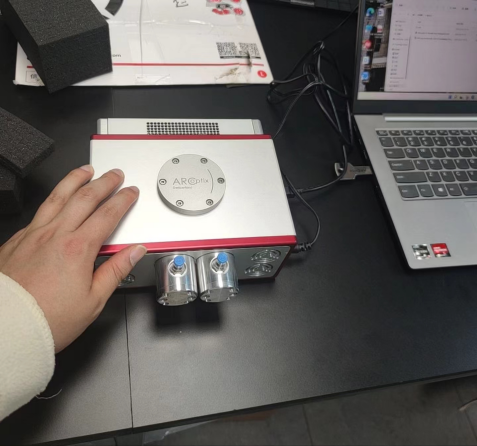

ARCoptix公司的傅里葉紅外光譜儀非常緊湊，集成度非常高。具有體積小，性能強的獨特優勢。大小可以參考下圖：

此外Aroptix S.A.推出了Gasex HD-05TM—一種OEM氣體分光計，包括高穩定性真空密閉FTIR Rocket光譜儀，與具有銠涂層耐化學腐蝕光學元件的5m氣室無縫匹配。

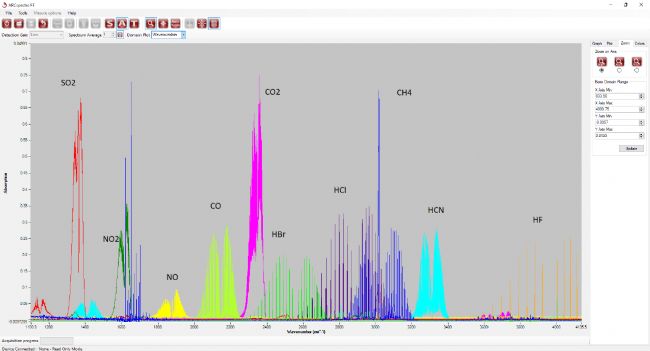

采用GASEX HD-05-12測量多種氣體的譜線分布：

物質含量檢測能力：



*LOD=limits of detection

**使用短波截至6um探測器測量



目前，昊量光電已經與華中科技大學、天津大學、南京理工大學等高校的老師達成過合作。老師們對此產品的反饋都很很不錯。歡迎各位老師前來問詢！
