核磁共振成像原理介紹之層厚(THK)

瀏覽次數:3097 發布日期:2022-2-28  來源:本站 僅供參考,謝絕轉載,否則責任自負

核磁共振成像原理介紹-層厚


  前面簡單的介紹了核磁共振成像原理中的層面選擇、線性梯度場等概念,下面簡單介紹下核磁共振成像中的層厚(THK)


  層厚是指成像層面在成像空間第三維方向上的尺寸。對于MRI. 層厚表示一定厚度的掃描層面。


  層面的選取在實際臨床操作中都是有一定厚度的。

  我們把射頻脈沖的頻率范圍稱為帶寬。帶寬決定了層面的厚度。

  因為射頻脈沖的頻率范圍越大,對應符合拉莫爾頻率的磁場范圍就會增大,層面厚度增加。


  注意:當發射射頻脈沖時,只允許使一個層面中的質子產生磁共振,其他層面中任何一個質子不會產生磁共振。


  除了帶寬決定層面厚度外,梯度場Gz 也會對層厚產生影響,如果選取層面射頻脈沖的帶寬不變,不同的Gz,對應的厚度不同, Gz 變化快(斜率大) ,對應層面厚度小, Gz 變化慢(斜率小) ,對應層面厚度大。總之,層面厚度取決于層面選擇梯度Gz 和射頻脈沖的帶寬。


  層面厚度關系到層選方向的分辨率,層面薄, 則分辨率高;


  層面厚,則分辨率低。


  但層面不能太薄,由于我們還要將成像層面分成大量體素,層面太薄時每個體素內質子數量減少,各體素產生信號小,信噪比小,達不到高分辨率的目的。


  通過以下兩種方法降低層面的厚度:


  (1)使用窄帶寬的射頻脈沖。窄頻率的帶寬將激勵更窄的磁場強度范圍內的質子(圖1) 。

  (2) 增大梯度場的斜率(圖2) 。


核磁共振成像原理介紹-層厚

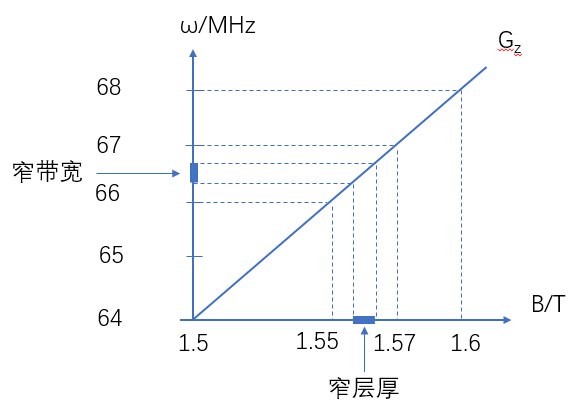

  圖1 帶寬與層厚的關系


核磁共振成像原理介紹-層厚

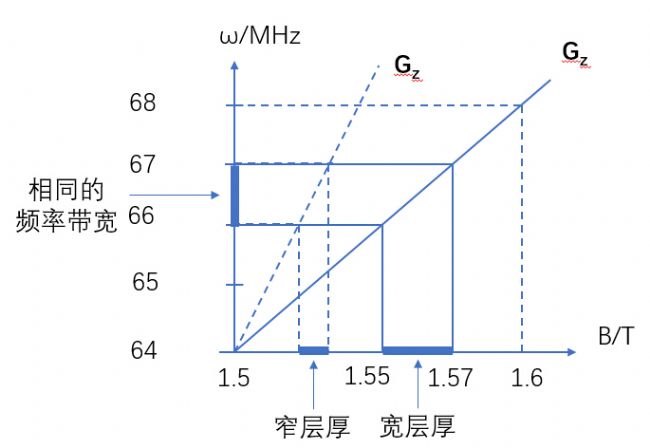

  圖2層厚與梯度的關系


  層厚是圖像質量的重要決定因素;


  層厚的增加,使成像組織的體素體積增加,


  相對于較薄的層面來說,體素內質子數量增加,信號強度增加,所以圖像的信噪比將會增加,圖像的表觀改善。


  但是,層厚增加了,信噪比增加的同時,空間分辨率降低,部分容積效應作用會顯著。
