Green plant segmentation in hyperspectral images using SVM and hyper-hue

基于SVM算法和超色調的高光譜圖像中的綠色植物分割

綠色植物分割在基于高光譜的植物表型分析中起著重要的作用，然而，這一主題并沒有得到足夠的重視。現有的圖像分割方法依賴于數據類型、植物和背景，可能沒有利用高光譜數據的能力。本文提出了一種單類支持向量機分類器，結合超色調預處理方法對高光譜圖像中的綠色植物像素進行分割。實驗結果表明，該方法能夠以較小的誤差從背景中分割出綠色植物，因此可以作為基于高光譜的綠色植物分割的通用方法。

為了評估步驟4中超色調的貢獻，應用了另一個使用類似訓練過程而忽略步驟4的模型，在本文中被命名為REF。首先，使用驗證數據對模型進行驗證，誤差列于表 1，其中 FP、FN 和 MIS 分別代表假陽性率、假陰性率和誤分類率。表 1 表明，與 REF 方法相比，HH 方法可以將誤差降低到較低階的水平。超色調與飽和度和強度無關，因此受局部表面角度偏差和植物自身陰影不穩定照明的影響較小。此外，超色調可以增加類間距離。接下來，使用小麥、大麥、棉花、箭葉三葉草和澳大利亞金絲雀草的高光譜圖像對模型進行了測試。對于每個物種，隨機選擇獨立于訓練和驗證數據的高光譜圖像進行測試。首先使用Photoshop軟件對圖像進行手動分割，然后與自動分割進行比較。在 VNIR 數據中，比較了幾個廣為接受的植被指數，包括 NDVI、GNDVI、EVI等，發現使用閾值為0.3的 EVI 的方法可以提供最佳分割。在VNIR數據中測試了EVI、REF和HH方法的性能，而在SWIR數據中僅測試了REF和HH方法的性能。誤分類率繪制在圖1和圖2中，它們表明HH方法顯著減少了誤差。圖3顯示了REF和HH方法在SWIR數據中分割大麥的測試圖像。

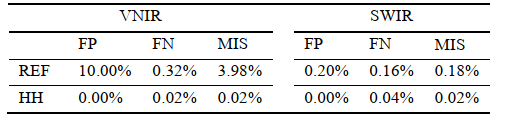

表1.SVM 模型驗證的誤差率

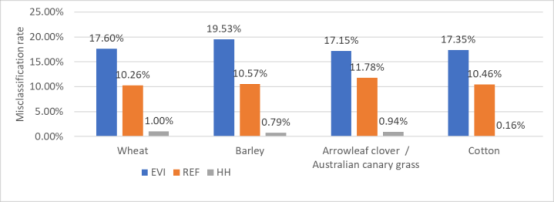

圖1.VNIR 測試數據中的錯誤分類率

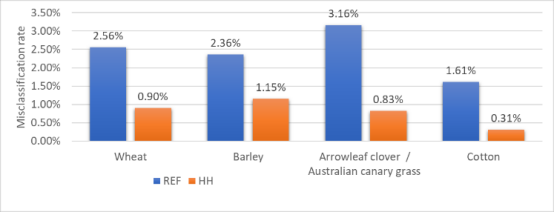

圖2.SWIR 測試數據中的錯誤分類率

在測試數據中，錯誤率高于驗證數據。有幾個因素可能導致測試數據的錯誤率較高。首先，在人工分割中，葉子邊緣的像素被分類為前景，而在自動分類中，這些像素可以被分類為背景，因為這些像素的光譜特征是背景和植物的混合。其次，手動分割可能會有錯誤，特別是對于小麥和大麥這種窄葉植物。分割后的圖像將被進一步處理，以分析植物中的營養分布，包括氮、磷等。分割的精度可以滿足這一要求。使用較大的訓練數據來訓練更復雜的模型，如人工神經網絡（ANN）或深度ANN，將獲得相同或更好的結果，但是，當考慮到勞動力和數據收集成本時，最好使用較小的數據集來訓練具有可接受精度的模型。

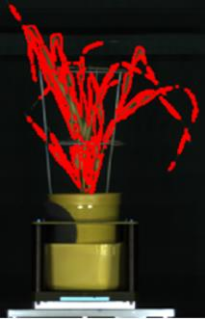

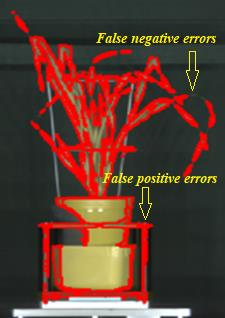

圖3.SWIR數據中大麥分割REF和HH方法的測試圖像（紅色標記為植物輪廓）
