數值孔徑(NA)

數值孔徑簡寫NA，數值孔徑是物鏡和聚光鏡的主要技術參數，是判斷兩者（尤其對物鏡而

言）性能高低的重要標志。其數值的大小，分別標刻在物鏡和聚光鏡的外殼上。它是物鏡前透鏡與被檢物體之間介質的折射率（n）和孔徑角（u）半數的正弦之乘積。用公式表示如下：NA=nsinu/2。它與分辨率成正比，與放大率成正比，與焦深成反比，NA值增大，視場寬度與工作距離都會相應地變小。

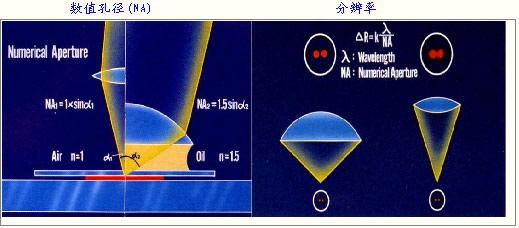

數值孔徑(NA) 分辨率


·分辨率

顯微鏡的分辨率是指能被顯微鏡清晰區分的兩個物點的最小間距，又稱"鑒別率"。其計算公式是σ=λ/NA 式中σ為最小分辨距離；λ為光線的波長；NA為物鏡的數值孔徑。可見物鏡的分辨率是由物鏡的NA值與照明光源的波長兩個因素決定。


·放大率和有效放大率

經過物鏡和目鏡的兩次放大，所以顯微鏡總的放大率是物鏡放大率和目鏡放大率的乘積,顯微鏡放大倍率的極限即有效放大倍率。



·焦深

焦深為焦點深度的簡稱，即在使用顯微鏡時，當焦點對準某一物體時，不僅位于該點平面上的各點都可以看清楚，而且在此平面的上下一定厚度內，也能看得清楚，這個清楚部分的厚度就是焦深。焦深大, 可以看到被檢物體的全層，而焦深小，則只能看到被檢物體的一薄層.

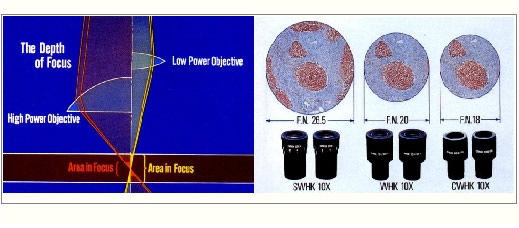

焦深 目鏡的視場


·視場直徑

所看到的明亮的圓形范圍叫視場，它的大小是由目鏡里的視場光闌決定的。視場直徑也稱視場寬度，是指在顯微鏡下看到的圓形視場內所能容納被檢物體的實際范圍。視場直徑愈大，愈便于觀察。

視場直徑=目鏡視場數/物鏡倍率


·覆蓋差

由于蓋玻片的厚度不標準，光線從蓋玻片進入空氣產生折射后的光路發生了改變，從而產生了相差，這就是覆蓋差.國際上規定，蓋玻片的標準厚度為0.17mm，許可范圍在0.16-0.18mm，在物鏡的制造上已將此厚度范圍的相差計算在內。物鏡外殼上標的0.17，即表明該物鏡所要求的蓋玻片的厚度。


·工作距離(WD)

工作距離也叫物距，即指物鏡前透鏡的表面到被檢物體之間的距離。

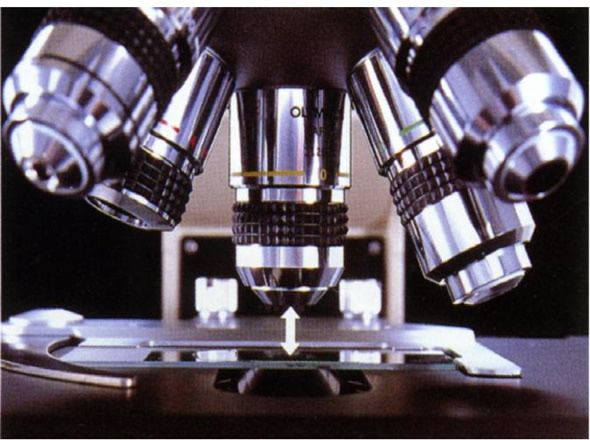

工作距離
