此次，我司利用自主的光學設計技術和多年積累的太赫茲波技術，對傳統產品的光學設計從頭開始重新設計，將分析儀的光學系統分為光纖和光通信器件，并將太赫茲波測量從傳統的電學方法改變為光學方法。通過光纖連接探頭，實現了更緊湊的結構。在傳統的產品中，樣品須專門安放在儀器內的測量室里，而本產品的探頭可以隨樣品自由移動，大大提高了檢測的自由度。而且通過機身外殼等優化設計，減少了所用光學部件和電線數量，設備主體的體積減小到原來的約60%，重量減小到原來的約40%。此外，提高了耐震性能，可以裝在手提箱里易于攜帶。

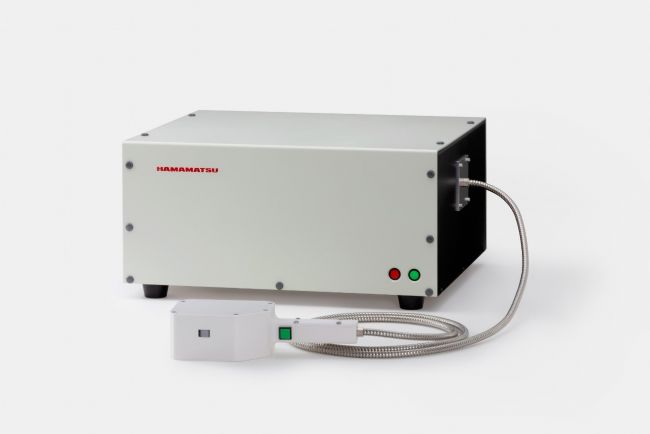

手持探頭太赫茲波譜分析儀　C16356

使用該產品，可以對以往無法測量的大型樣品，軟固體，活體等進行測量。且由于其體積小，重量輕，耐震好，易于攜帶，有望應用于藥品，化學品，食品等生產現場的質量控制。

今后，我們將擴大該產品的銷售和應用。

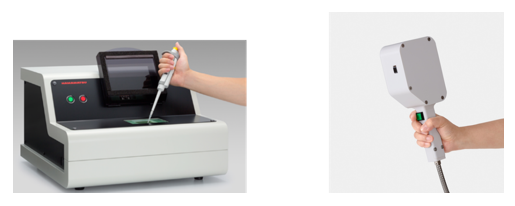

傳統產品的測量（左圖），以及用本產品測量（右圖）

產品特點

● 世界上第一臺探頭分離的ATR光譜太赫茲波譜分析儀

在傳統的產品中，樣品需要安放到儀器內的測量室里，而在本產品中，探頭與儀器主題只是光纖連接，實現了一個探頭的小型化。這樣探頭可以根據樣品自由移動，并且可以測量以往不能放到測量室里的大尺寸樣品，以及難以與探頭緊密接觸的軟固體和活體等。

● 體積小、重量輕、耐震好

通過機身外殼等的優化設計，減少了光學部件和電線的數量，體積為傳統產品體積的約60%，為0.055m3，重量減少到約20kg，為此前的約40%。此外，其光學系統具有耐震性好的特點，可攜帶到藥品，化學品和食品的生產現場。


​研發背景

太赫茲波在通信，工業和學術領域等領域的研發是世界性的。由于太赫茲可以獲得與傳統紫外，可見光和紅外光等光譜無法獲得的，如樣品結晶度和水分含量等信息，因此在分析領域備受關注，太赫茲波光譜分析儀在實際場景中的應用也在不斷進步。

濱松公司一直致力于太赫茲波的基礎研究和應用研究，推進光譜分析設備的產品化和太赫茲波的波片開發。之前我們已經有生產和銷售ATR光譜式固定型光譜分析儀，但此類產品尚存如受限于待測樣品的尺寸和狀態，以及樣品必須放到測量室才能檢測等問題。在這種情況下，我們為了滿足市場的需求一直研發更加便捷的光譜分析設備。

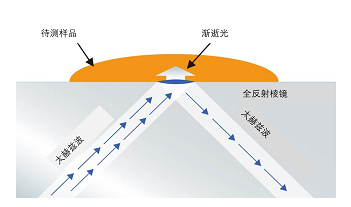

ATR光譜的工作原理：棱鏡內部全反射時滲出的太赫茲波稱為漸逝光。

通過檢測由漸逝光和樣品之間的相互作用衰減的反射太赫茲波來測量樣品的結晶度、水分含量等。

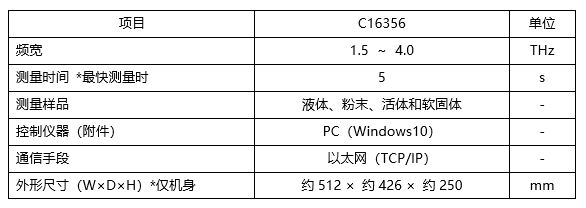

主要規格
