實驗員將EB等染色劑染色過的凝膠放暗室中的紫外透射工作臺上，打開紫外燈EB染色過的凝膠經過紫外面線照射后在暗室中會發出熒光，我們稱之為“凝膠圖像”。調節相關的光圈、焦距，將圖像調節清楚，發出熒光的凝膠圖像被高像素的科研級專業攝像機捕捉，Bio-capt采集卡及采集軟件將圖像輸入計算機，在計算機為我們通過Bio-1D分析軟件進行分子量、RF值微量滴定等數據分析。

    凝膠成像系統的應用范圍實際上非常廣，能對各種透明或不透明的成像都能提供方便、迅速、準確的處理，包括蛋白質條帶、斑點密度、蛋白質或DNA/RNA分子定量、電泳遷移率、PCR、自動菌落計數、酶標板測定、物距測量、遺傳關系等

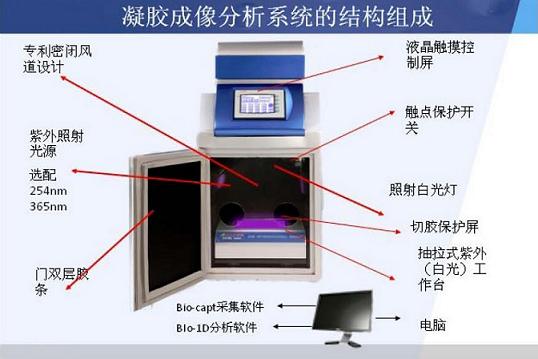

◆第一部分：控制系統

    控制系統有兩種規格：B型控制器系統和T型控制器系統。控制系統的主要作用是控制凝膠圖像系統的工作和運行。

◆第二部分：光源系統

    光源系統有三種規格：1）312nm紫外透射工作臺；2）254nm紫外反射燈；3）365nm紫外反射燈。左右側燈每個燈上分別裝有一只254nm、365nm的紫外燈管，這樣光從左右兩側發出，紫外光源的作用是：紫外光照射經EB染色的凝膠會發出明亮的熒光。不同波長的紫外光對不同染色的凝膠激發作用也不盡相同。

◆第三部分：暗室

    暗室的主要作用是：經紫外光激發的EB膠發出的熒光在暗室中更加明亮，便于攝像機抓拍。

◆第四部分：圖像采集系統

    圖像采集主要由攝像機鏡頭及Bio-capt圖像采集軟件組成。攝像機的主要作用是抓拍發出熒光的凝膠圖像。攝像機必須由高像素對弱光拍攝能力強的科研級相機。監控用的民用級及工業級攝像機用來對凝膠圖像的抓拍均不清晰。Bio-capt圖像采集系統的作用是將攝像機抓拍下來的凝膠圖像傳輸入計算機。

◆第五部分：Bio-1D分析軟件

    Bio-1D分析軟件的主要作用是在計算機內對凝膠圖像進行分子量、RF值等數據的分析。

◇高像素科研級專業攝像機，分為140萬、200萬、300萬像素CCD，采集暗室弱光能力更強。

◇T型控制器，四種模式，方便用于不同實驗。

◇紫外燈光強度75-100%無極可調，保護蛋白樣品不變性，保護膠不彌散。

◇燈定時功能，定時關燈，保護紫外燈，延長紫外燈壽命。

◇推拉式工作臺，人性化設計，方便室外操作及清潔。

◇獨特的風扇及密閉風道設計，保護蛋白樣品不變性，保護膠不彌散。

◇多種標配光源，側燈可90度彎曲旋轉，選擇最清晰圖像（其他品牌側燈為非標配）

◇門雙層膠條，避免傷害實驗人員，還可加強暗室環境，加強采集效果。

功能：

攝取圖像，在不同格式下（TIFF、BitMap、JPEG、PICT、PCX、GIF、Targa）捕捉圖像。

存諸圖像，在目錄菜單中顯示圖像并做表面標記

處理圖像，旋轉，鏡像，倒置，亮度，對比

圖像前處理功能

1、Word操作功能 2、泳道精確度設置 3、手動自動檢測條帶

計算分析系統

4、分子量MW 5、遷移率RF 6、遺傳樹分析 7、濃度值OD

8、微量滴定板分析 9、菌落計數

圖像增強功能

文件處理功能

11、打印設計 12、報告設計 13、輸出格式多樣化 14、結果總匯

15、其他功能：軟件可自由安裝于多臺電腦，同時分析；多種預設染料顏色標記顯示；多幅圖像合并顯示并分析功能；軟件免費升級

注：專利密閉風道設計和電腦（見上圖）需另行收費
